La détection de câbles électriques

Les câbles électriques sont souvent plus simples à repérer que les autres réseaux enterrés.

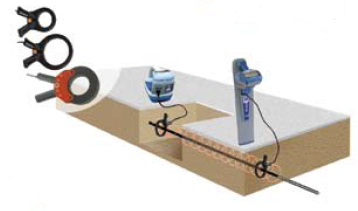

Par définition, leur nature des câbles électriques fait qu’ils véhiculent et/ou se chargent d’ondes électromagnétiques, celles là mêmes que recherche le détecteur de câbles et de canalisations Radiodetection RD8000 utilisé par Visioreso. Celui-ci est capable de repérer les ondes qui rayonnent des câbles. Dans ce cas de figure, il n’y a nul besoin d’être connecté avec les dits câbles. Cependant, la précision des résultats fournis par le détecteur est alors moins bonne . Pour augmenter l’exactitude de la détection, il est utile de se servir d’un endroit accessible du câble pour y connecter la pince à induction qu’on branche au générateur Radiodetection TX10. On peut alors y injecter la fréquence de son choix et la suivre sans difficulté augmentant ainsi la fiabilité des indications en termes de planimétrie et d’altimétrie. Sur le même principe, il est également possible de brancher d’autres accessoires Radiodetection pour suivre le réseau électrique de son choix : un connecteur de câbles sous tension ou un connecteur de prise domestique. Vous trouverez plus de détails en vous rendant dans la présentation du détecteur RD 8000 Radiodetection.

Bien sûr, avec le georadar IDS Detector Duo qui fonctionne sur un autre principe physique, il est également envisageable de repérer un câble électrique. A l’écran, sous forme d’un radargramme, on obtiendra une hyperbole indiquant la présence d’un réseau enterré, différent par l’écho qu’il renvoie du reste du sous-sol. Néanmoins, il faudra d’autres indications type plan de récolement pour s’assurer qu’il s’agit bien d’un câble électrique.

Les réseaux d’éclairage public et de signalisation routière font également parti des réseaux enterrés. En terme de détection, même si leurs caractéristiques techniques sont bien sûr très proches des réseaux électriques, il convient pour leur détection de prendre certaines précautions et d’appliquer différentes mises en oeuvre techniques ; Une fois que cela est fait, il est également possible de détecter et de positionner ces réseaux d’éclairage public et de signalisation routière.
